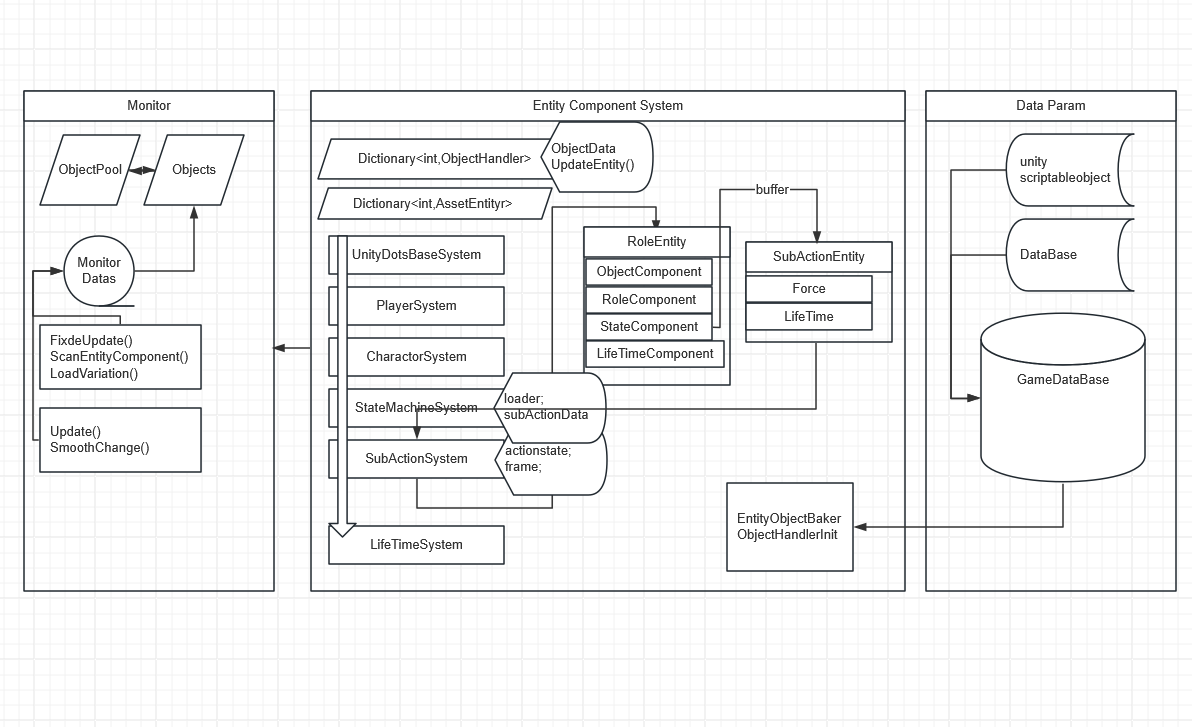

簡易架構圖

完整架構圖

組件規劃

ECS去模擬OOP，每個主實體帶有物件組件，並且帶有生命週期組件，每個會更新生命週期的物件帶有狀態機組件。
狀態機系統更新組件，依照對應的ObjectHandler處理每幀的狀態更新，含每幀的所有狀態資料、碰撞器參數、子動作參數。
子動作控制物件的物理交互，每個子動作實體獨立且可附帶在該物件實體的StateActionBuffer底下，以便在狀態改變時取消所有子動作的物理影響

Attributes SubAction ColliderBuffer Object State
Attributes_HP SubAction_Force Object_SynchroID State_ActionFlag
Attributes_MP SubAction_Rotat ColliderBuffer_Hitbox Object_Layer State_Abnormal
Attributes_ATK SubAction_Transform ColliderBuffer_Hurtbox Object_LifeTime State_StateMachine
Attributes_DEF SubAction_Track ColliderBuffer_Rigidbody Object_Handler State_InputFlags
Attributes_SPD SubAction_AimLock Object_Owner State_SubActionBuffer
Role Bullet Character Collider
Role_Info Bullet_Info Character_Info Collider_Info
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
public struct System_OnInstantiate : IComponentData{

}
public struct System_OnDestroy : IComponentData{

}
public struct System_OnCreat : IComponentData{
    public Object_SynchroID id;
    public Object_Layer layer;
    public Object_LifeTime life;
    public Object_Owner owner;
    public LocalTransform transform;
    public Parent parent;
}

系統規劃

  • GameSystem : 處理所有遊戲內遊戲狀態，遊戲初始化、GameTick、遊戲事件。
  • UnityDotsBaseSystem : Unity自帶物理系統，含Rigidbody與碰撞檢測算法。
  • PhysicsSystem : 自製獨立物理系統，能引入物理參數，客製化物理。
  • PlayerSystem : 玩家操作同步到ECS、玩家資料同步。
  • HitboxBakerSystem : 每幀調用Hitbox。
  • StateMachionSystem : 每幀依造物件ID的動作藍圖執行帶狀態機組件的實體模擬物件動作。
  • SubActionSystem : 每個物件有DynamicBuffer掛載子動作，子動作獨立在SubActionSystem執行負載物的Transform修改(兩個實體:一個是子動作實體;一個是負載物)
1
2
3
4
5
6
7
8
9
10
public struct SubAction_Force : IComponentData{
    public Entity load;
    public float3 vector;
    public bool @fixed;
}
var _virtual = SystemAPI.GetComponentLookup<Physics_Virtual>(isReadOnly: false);
foreach (var data in SystemAPI.Query<RefRW<SubAction_Force>>()){
    _virtual.GetRefRW(load).ValueRW.linear = math.mul(_transform[load].Rotation, data.vector);
}
// 每個子動作帶生命週期，在ObjectHandler定義該交互參數。
  • EventSystem : TriggerEvent、TriggerBuffer、CooldownBuffer、GameEvent、物件事件委任在ObjectHandler裡
  • VelocitySystem : 原生物裡系統，唯一能改動物件Transform的地方。
  • LifeTimeSystem : 每個實體物件必帶生命週期，模擬物件生成、更新、修毀。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
foreach (var (OnCreat, entity) in SystemAPI.Query<RefRO<System_OnCreat>>().WithEntityAccess()){
    ctx.ecb.AddComponent<Object_SynchroID>(entity, new Object_SynchroID { synchroID = SystemAPI.GetSingletonRW<Singleton_GameData>().ValueRW.synchroID++ });
    ctx.ecb.AddComponent<Object_Layer>(entity, OnCreat.ValueRO.layer);
    ctx.ecb.AddComponent<Object_LifeTime>(entity, OnCreat.ValueRO.life);
    ctx.ecb.AddComponent<Object_Owner>(entity, OnCreat.ValueRO.owner);
    ctx.ecb.AddComponent<LocalTransform>(entity, OnCreat.ValueRO.transform);
    ctx.ecb.AddComponent<Parent>(entity, OnCreat.ValueRO.parent);
    ctx.ecb.RemoveComponent<System_OnCreat>(entity);
}
foreach (var (data, entity) in SystemAPI.Query<RefRW<System_OnDestroy>>().WithEntityAccess()){
    ctx.SafeDestroyEntity(entity);
}
foreach (var (data, entity) in SystemAPI.Query<RefRW<Object_LifeTime>>().WithEntityAccess()){
    data.ValueRW.lifeTime++;
    if (data.ValueRO.releaseTime != 0 && data.ValueRW.releaseTime == data.ValueRW.lifeTime){
        ctx.ecb.AddComponent(entity, new System_OnDestroy { });
    }
}
